Счетчики газовые Гранд



Назначение и описание


Счетчики Гранд осуществляют измерение объема потребляемого газа (природного и паров сжиженного) в квартирах, частных домовладениях, иных жилых или нежилых помещениях коммунально-бытового использования.

Эти газорасходомеры - традиционной круглой формы, как у водосчетчиков.

Сейчас на рынке предлагается выбор из трех цветовых решений: динамичный оранжевый, классический белый, современный серый.

Предусмотрен импульсный выход для снятия показаний счетчика газа на расстоянии.

Отсчетный механизм представляет собой 9-ти символьный жидкокристаллический индикатор, на дисплее которого отображается показатель отмеренного объема газа с точностью до 0,001 м2.

Устройство счетчика Гранд

В их конструкцию входят:
  1. Преобразователь– струйный генератор и пьезоэлемент.
  2. Аналого-цифровой блок.
  3. Элемент питания (литиевая батарея с напряжением 3,6 Вольт).
  4. Корпус с присоединительными патрубками.


Виды счетчиков Гранд

  • простые.
  • с поддержкой смарт-карты.
  • с блоком телеметрии - позволяет дистанционно обмениваться данными между потребителем и ресурсоснабжающей организацией.
  • с температурной коррекцией (ТК) - подразумевает использование специализированной микросхемы с датчиком температуры, данные об измеренных значениях которой передаются в программный модуль, вычисляющий объем газа при +20 °C.


Технические характеристики


«Гранд-1,6»
«Гранд-2,4»
«Гранд-3,2»
«Гранд-4»
«Гранд-6»
«Гранд-10»
«Гранд-16»
«Гранд-25»
Диаметр условного прохода, мм
15
15; 20
15; 20; 25
25; 32
32
Диапазон измерения расхода газа:
от Qmin   [м3/ч]
0,04
0,06
0,1
0,12
до Qmax   [м3/ч]
1,6
2,4
3,2
4
6
10
16
25
Пределы допустимой погрешности [%]:
от Qmin до 0,2 Qmax
±2,5
от 0,2 Qmax  до Qmax (для класса точности 1,0)
±1,0
от 0,2 Qmax  до  Qmax (для класса точности 1,5)
±1,5

Присоединительная резьба, “
G1/2
G3/4, G1, G1/4
G1, G1/4
G2
Габариты (ДхШхВ), мм
145х86х83
195х110х112
220х130х135
Вес, кг
0,7
1,8
3
Температура окружающей среды (̊С)
-10…+50
Гарантия, лет
12


Установка счетчика на газ

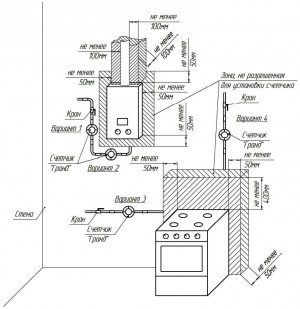

Схема установки ГрандОбращаем Ваше внимание, что монтирование и ввод в эксплуатацию должны осуществляться организацией, имеющей разрешение на проведение подобных монтажных работ.

Все действия по монтажу и демонтажу выполняются строго при отсутствии давления в газопроводе. Запорная арматура должна быть расположена перед устройством.

При этом направление указателя на корпусе должно совпадать с вектором потока газа в газопроводе.

Возможна установка газосчетчика в любом удобном для владельца положении, не нарушающем требования монтажа газового оборудования. Присутствие прямолинейных участков до и после него не обязательно.

Место соединения прибора с коммуникациями опломбировываетсяПо окончании установки в Паспорте устройства производится соответствующая отметка.



Таблица подбора счетчика

Установленное газопотребляющее оборудование
Максимальный суммарный расход, м3
Варианты резьбы, “
Модель
Плита (4 конфорки) + духовка
1,25-1,56

G1/2

«Гранд-1,6»

«Гранд-2,4»

Счетчики газа
Плита газовая (4 конфорки) + духовка, водонагреватель и др.
3,2
«Гранд-3,2»
Плита газовая (4 конфорки) + духовка, газовая колонка и др.
4
G3/4, G1, G1/4

«Гранд-4»

«Гранд-4 ТК»

«Гранд-4 SPI»

Счетчики газа
Плита газовая (4 конфорки) + духовка, котел и др.
6

«Гранд-6 ТК»

«Гранд-6 SPI»

Гранд
Миникотельная и др.
10
G1, G1/4

«Гранд-10 ТК»

«Гранд-10 SPI»

Гранд
Котельная и др.
16

G2

«Гранд-16 ТК»

«Гранд-16 SPI»

Счетчик Гранд
Котельная и др.
25

«Гранд-25 ТК»

«Гранд-25 SPI»

Счетчики Гранд


Преимущества счетчиков Гранд

  • Стоимость установки около 1000 руб., а обычного механического мембранного около 5000 руб. Это все без стоимости материалов и оплаты за вызов мастера. Почему такая разница в цене? Это связано с тем, что для установки первого не требуется наличие прямых участков трубопроводаИ не забудьте, что газосварочные работы для установки мембранного прибора Вам обойдутся дополнительно еще в сумму 2000 рублей и более. Как видите, Гранд выходит намного экономичнее.
  • Согласно строительным нормативам счетчик должен располагаться на определенном расстоянии от различных объектов, как то: кухонная плита, котел и т.д. И здесь у приборов Гранд есть плюсы. Ведь они не занимают столько места, сколько занимает обычный аналог. По размерам он намного меньше мембранного диафрагменного собрата.
  • Кроме, этого он не требует дополнительных трубопроводов, как обычные газосчетчики.
  • Легко вписывается в любой интерьер, поскольку может иметь несколько расцветок, его корпус отличается компактностью и современным дизайном.
  • Конструкция включает накидную гайку, что исключает дополнительные переходники при монтировании на газопровод.
  • Имеет отличную точность измерений.
  • Характеризуется длительным сроком службы и высокой надежностью за счет исключения движущихся механических элементов при проектировании.
  • Заявленный производителем средний срок его службы составляет 24 года, из них 12 лет по гарантии. И это с отработкой не менее 110 000 часов. При этом в течение всего периода эксплуатации не надо особого техобслуживания.
  • В случае пропадания электропитания сумма всех значений накопленного объема газа за весь период эксплуатации остается записанным в энергонезависимой памяти.
  • Данные расходомеры оборудованы универсальным поворотным корпусом с возможностью поворота на 350 °, в связи с чем возможен их крепеж как в горизонтальной, так и вертикальной плоскостях.


Мы уверены, что Вам не нужно расписывать все положительные моменты установки счетчиков. В этой статье мы рассказали об еще одном известном в России бренде, который наверняка Вас заинтересует. И Вы захотите установить в квартире счетчик именно этого производителя.

Если Вы хотите знать, где купить счетчик для газа, то можете смело обращаться в Компанию «Дункан». У нас представлен широкий их ассортимент и по выгодным ценам.
