Счетчики воды тахометрические крыльчатые



Назначение счетчиков воды

Счетчики крыльчатыеОдним из двух видов тахометрических счетчиков воды (механических) являются крыльчатые счетчики.

Такое название они получили из-за наличия в своей конструкции крыльчатки, которая является одной из основных частей.

Как и любые другие данные счетчики на воду предназначены для осуществления замера и учета воды, проходящей через трубопровод.


Необходимо заметить, что эти расходомеры измеряют количество жидкости, проходящей в подающих, либо обратных водопроводах горячего и холодного водоснабжения, но с учетом того, что давление не будет выше 1,0-1,6 МПа.

Обычно измерение ими осуществляется в метрах кубических или литрах.



Устройство

В конструкции таких счетчиков предусмотрено два основных механизма: расходомер, непосредственно производящий измерение расхода воды, и счетный механизм, который огражден от попадания жидкости.

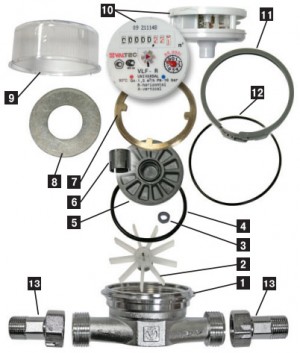

Наиболее точное строение крыльчатого счетчика воды Вы можете видеть на данной картинке.
Устройство счетчика

  1. Корпус.
  2. Крыльчатка.
  3. Ведущий магнит.
  4. Уплотнительное кольцо.
  5. Настроечный диск.
  6. Экранирующая муфта.
  7. Прижимная гайка.
  8. Распределительная пластина.
  9. Крышка счетного механизма.
  10. Счетный механизм.
  11. Пломбировочный хомут.
  12. Уплотнительное кольцо.
  13. Присоединительные полусгоны с прокладками.

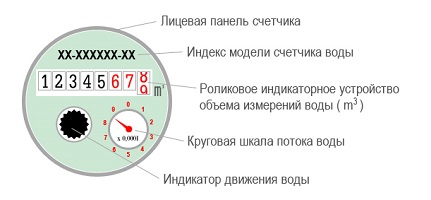

А вот так схематически выглядит табло практически у всех счетчиков данного типа.
                               Табло счетчика


Принцип действия

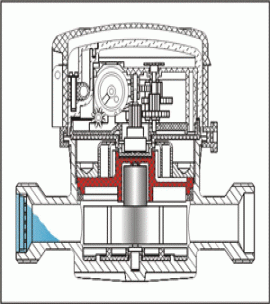

Принцип работы крыльчатого водосчетчика состоит в том, что под напором воды происходит вращение крыльчатки, обороты которой как раз и подлежат измерению.
Принцип действия счетчика

Таким образом измеряется количество (расход) жидкости, которая проходит через сечение трубы в определенную единицу времени.

При этом количество оборотов крыльчатки пропорционально объему проходящей через расходомер жидкости.

Кстати, вода может подаваться на лопасти крыльчатки двумя способами: одной струей, либо несколькими (с помощью специального направляющего аппарата). Соответственно, в зависимости от этого будут называться и сами водосчетчикиодноструйными, либо многоструйными.

Далее вращения крыльчатки через специальную муфту передаются уже на счетное устройство. Все показания счетчиков воды мы легко можем увидеть на их табло.



Технические характеристики

Согласно информации Федерального агентства по техническому регулированию и метрологии (Росстандарт) в Российской Федерации счетчики на воду должны соответствовать определенным параметрам, регламентируемым следующими нормативно-правовыми актами:

ГОСТ Р 50601-93 - Счетчики питьевой воды крыльчатые. Общие технические условия.
ГОСТ Р 50193.1-93 – Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования.

Чтобы подпадать под действие данных стандартов крыльчатые приборы должны отвечать следующим требованиям:
При этом, исходя из толщины водопроводной трубы, будет зависеть и пропускная способность прибора:


Диаметр условного прохода счетчика, Ду (мм)
8
10
15
20
25
32
40
50
Объем воды max, м3/сутки
15
25
37,5
62,5
87,5
150
250
375

Как видно из таблицы, размеры варьируются от 8 до 50 мм.

Отдельно напомним про установку универсальных счетчиков воды в квартиру. Их температурный режим от +5 до +90 °С и функционировать они могут, как в холодной, так и в горячей средах.

Еще отметим, что от рекомендованных в ГОСТах температурных режимов некоторые производители порою отходят. Например, максимальная температура для счетчиков холодной воды может быть +40 °С.



Виды счетчиков воды

Водосчетчики различаются по классу точности (погрешности при измерениях):
  • Класс A (такие расходомеры монтируются горизонтально).
  • Класс B (вертикальный монтаж).
  • Класс C.
Также расходомеры делятся на 4 группы по соответствию потери давления одному из следующих максимальных значений: 1-0,6-0,3-0,1 Бар в диапазоне расхода.

Крыльчатые счетчики воды бывают как обычные – механические, так и с импульсным выходом, который позволяет считывать показания прибора дистанционно. Последние требуют наличия электропитания для функционирования.

Конструкция счетчиков может предусматривать изолированность счетного механизма от потока жидкости. Такие приборы называются сухоходными. Все счетчики горячей воды производятся именно в таком варианте. Расходомеры без разделения механизма учета от камеры с водой являются счетчиками мокрого типа.

Крыльчатые водосчетчики имеют небольшие габариты. Как правило, маркируются двумя цветами: красным – для горячей воды, и синим – для холодной. Даже, если они полностью не выкрашены в них, то все равно имеют метки таких цветов. Это может не касаться универсальных счетчиков.

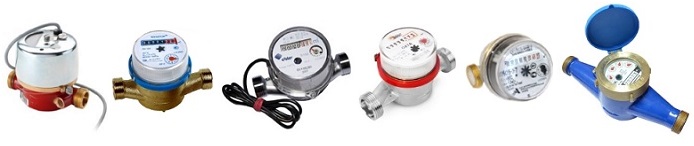

Счетчики воды
