Предназначен для непрерывного автоматического контроля содержания природного и сжиженного газов в воздухе промышленных и коммунально-бытовых помещений и выдачи сигнализации о превышении установленных значений объемной доли горючих газoв.

Область применения:

- Бытовые, административные, производственные и другие помещения, оборудованные газогорелочными устройствами, работающими на природном или сжиженном газах.
- Котельные различных типов оснащенных водогрейными, паровыми и диаметрическими котлами.

Отличительные особенности

наличие внешнего входа "авария", что позволяет соединять приборы в шлейф или подключать их к пожарной или охранной сигнализации
возможность самостоятельной установки потребителем порога сигнализации - 10 или 20% НКПР
возможность самостоятельной установки режимов работы после включения прибора - автоматический переход в рабочий режим с открытием сетевого клапана - "о" или включение аварийной сигнализации с открытием сетевого клапана после нажатия кнопки "сброс" - "в"
наличие кнопки "тест", позволяющей проверять работоспособность прибора и запорной арматуры без применения газовых смесей
срок службы чувствительного элемента на горючие газы - не менее 5 лет
межповерочный и межкалибровочный интервалы 1 год
автокалибровка нуля при включении или раз в 14 дней

Тип сигнализатора - стационарный
Способ забора пробы - диффузионный
Принцип работы - термохимический

Характеристики	Значения	Примечание
Пороги срабатывания сигнализации (по метану), % НКПР	10 20	устанавливается потребителем
Абсолютная погрешность, % НКПР, не более	± 5
Время срабатывания сигнализации, с, не более	15
Потребляемая мощность, Вт, не более	5
Расстояние между СГГ-6М и БСП-6М, м	до 200
Рабочий температурный диапазон, °С	от - 10 до +50
Степень защиты	IP30
Габаритные размеры, мм, не более	70х50х110
Масса, кг, не более	0,5

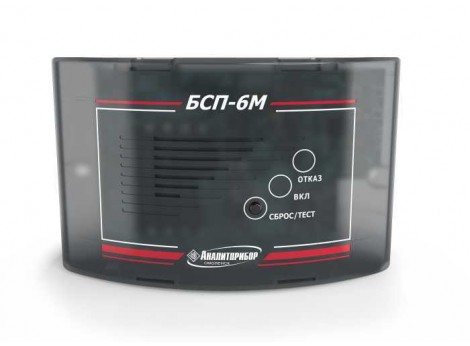

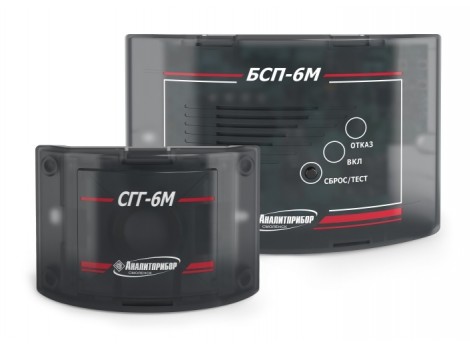

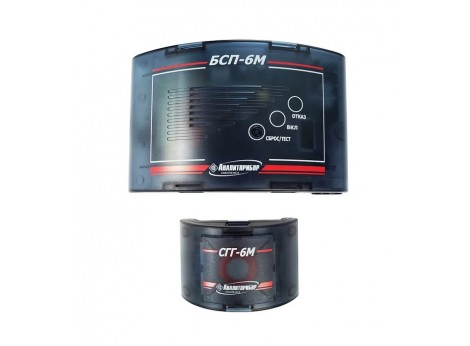

Сигнализатор СГГ-6М поставляется в комплекте с блоком питания и сигнализации БСП-6М (находится в ЗИП). БСП-6М осуществляет электропитание СГГ-6М, а также имеет возможность подключения электромагнитных клапанов и вторичных приборов. Выдает световую и звуковую сигнализацию.

Основные технические характеристики БСП-6М

Характеристики	Значения	Примечание
Рабочий температурный диапазон, °С	от -10 до +50
Напряжение питания, В	от 150 до 253	частотой 50±1 Гц
Потребляемая мощность, ВА, не более	6	при подключении СГГ-6М
Нагрузочная способность реле	—30 В; 2,5 А _˜220 В; 5 А
Номинальное выходное напряжение, В	12	для питания СГГ-6М
Степень защиты	IP30
Габаритные размеры, мм, не более	200х70х140	масса 0,8 кг
