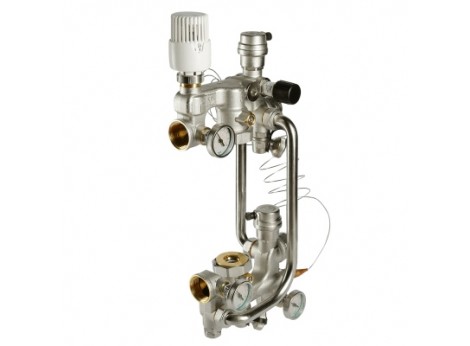

Насосно-смесительный узел для теплого пола без насоса COMBI монтаж.длина 180мм
В насосно-смесительном узле VALTEC COMBI для водяных теплых полов приготовление теплоносителя с температурой от 20 до 60 °С происходит за счет подмеса жидкости из обратной линии. Регулирование осуществляется двухходовым клапаном, установленным в подающем коллекторе и управляемым термостатической головкой с выносным погружным датчиком, который размещен на выходе смесительного узла.(При использовании контроллера отопления функция управления клапаном передается ему.) Балансировочный клапан в линии подмеса задает соотношение теплоносителя, поступающего из обратной линии вторичного контура и прямой линии первичного. Другие основные элементы узла: байпас с перепускным клапаном; встроенные шаровые краны для отключения циркуляционного насоса; автоматический воздухоотводчик; погружные термометры.
Технические характеристики | Значение |
Тепловая мощность смесительного узла (Δt = 10 °С) с насосом VRS 25/4, кВт | 15 |
Тепловая мощность смесительного узла (Δt = 10 °С) с насосом VRS 25/6, кВт | 20 |
Межосевое расстояние выходов, мм | 200 |
Монтажная длина насоса, мм | 180 |
Температура рабочей среды, °С | 90 |
Рабочее давление, бар | 10 |
Диапазон настройки термоголовки, °С | 20–60 |
Присоединительный размер | G 1" |
Средний полный срок службы, лет | 15 |
