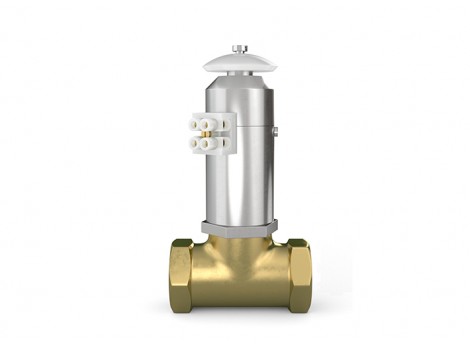

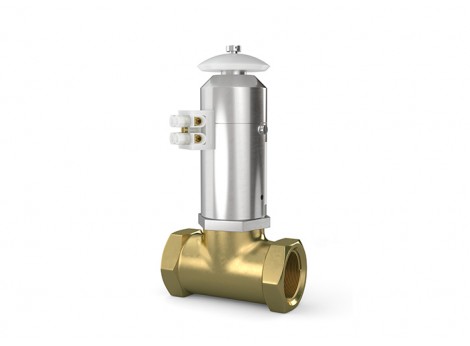

Клапан ДПР 1 1/4" КЭГ 9720 (40В)

Клапаны – широкий ассортимент Клапан ДПР 1 1/4" КЭГ 9720 (40В) – купить с доставкой
Клапан ДПР 1 1/4

Артикул 100020106507

  • для использования в системах дистанционного управления газогорелочных устройств паровых и водогрейных котлов
  • клапаны нормально закрытые
  • время открытия/закрытия - 1 секунда
  • температура окружающей среды от -30 до +40°C
  • степень защиты - IP 65
Остаток на складе: 3шт

Цена: 5 988 pуб.

Основные технические характеристики КЭГ-9720 (нормально закрытый)

Характеристики Значения Примечание
Условный проход Ду, мм 20; 25; 32;
40; 50; 65; 80

Время открытия/закрытия, с 1
Диапазон давлений, МПа 0 – 0,4
0 – 0,1
Ду=20; 25; 65; 80 мм
Ду=32; 40; 50; 65; 80 мм
Частота включения, 1/час 1000
300
Ду=20; 25; 32; 40; 50 мм
Ду=65; 80 мм
Объемный расход, м3/ч (по воздуху):
для Ду= 20 мм 3,6 при Рвх=0,4 МПа
для Ду= 25 мм 4,9 при перепаде ΔР=0,01 МПа
для Ду= 32 мм 160 при перепаде ΔР=0,01 МПа
для Ду= 40 мм 180 при Рвх=0,1 МПа
для Ду= 50 мм 200
для Ду= 65 мм 250 при перепаде 0,0076 МПа
для Ду= 80 мм 440
Напряжение питания, В 220 50 Гц;
Потребляемая мощность, ВА 35
75
90
Ду=20; 25; 32; 40; 50 мм
Ду=65 мм
Ду=80 мм
Степень защиты IP   65
IP   40
ДУ=65; 80
ДУ=20; 25; 32; 40; 50
Температура окружающей среды, оС -30 ÷  +40



Примечание: электромагнитные клапаны поставляются как отдельные изделия, так и в составе систем безопасности (сигнализатора СГГ6М, СОУ-1, СТГ-1), соответствующих требованиям СНиП 11-35-76 "Котельные установки", СНиП 42-01-99 "Газораспределение" и СНиП 2.04.08.-87 "Газоснабжение" и "Правилам безопасности в газовом хозяйстве".

Основные технические характеристики КЭГ-9720 (нормально открытый)

Характеристики Значения Примечание
Диаметр проходного отверстия Дпр, мм 15
20
25
32
ИБЯЛ.685181.001
ИБЯЛ.685181.001-01
ИБЯЛ.685181.001-02 ИБЯЛ.685181.001-21
Время закрытия, с, не более 1
Диапазон рабочего давления, МПа 0 – 0,003
Частота включения, 1/час 300
Ресурс включений 1х106

Пропускная способность, м3/ч (по воздуху):
для Дпр= 15 мм
для Дпр= 20 мм
для Дпр= 25 мм
для Дпр= 32 мм


0,6
0,9
1,3
50


при Рвх= 0,003 МПа и
перепаде давления ΔР=0,003 МПа

Степень защиты IP 40
Температура окружающей среды, °С -30 ÷ +40

Габаритные размеры, мм, не более: LxHxB
для Дпр= 15 мм
для Дпр= 20 мм
для Дпр= 25 мм
для Дпр= 32 мм


50х125х65
50х135х65
60х150х80
65х160х95

масса, кг, не более
0,8
0,8
0,9
1,0

Напряжение управления клапаном, В 40 напряжение импульсное
(длительность импульса
не более 1 с)
Диаметр проходного отверстия Дпр, мм 15
20
25
32
ИБЯЛ.685181.001
ИБЯЛ.685181.001-01
ИБЯЛ.685181.001-02 ИБЯЛ.685181.001-21
Время закрытия, с, не более 1
Диапазон рабочего давления, МПа 0 – 0,003
Частота включения, 1/час 300
Ресурс включений 1х106

Пропускная способность, м3/ч (по воздуху):
для Дпр= 15 мм
для Дпр= 20 мм
для Дпр= 25 мм
для Дпр= 32 мм


0,6
0,9
1,3
50


при Рвх= 0,003 МПа и
перепаде давления ΔР=0,003 МПа

Степень защиты IP 40
Температура окружающей среды, °С -30 ÷ +40

Габаритные размеры, мм, не более: LxHxB
для Дпр= 15 мм
для Дпр= 20 мм
для Дпр= 25 мм
для Дпр= 32 мм


50х125х65
50х135х65
60х150х80
65х160х95

масса, кг, не более
0,8
0,8
0,9
1,0

Напряжение управления клапаном, В 40 напряжение импульсное
(длительность импульса
не более 1 с)
